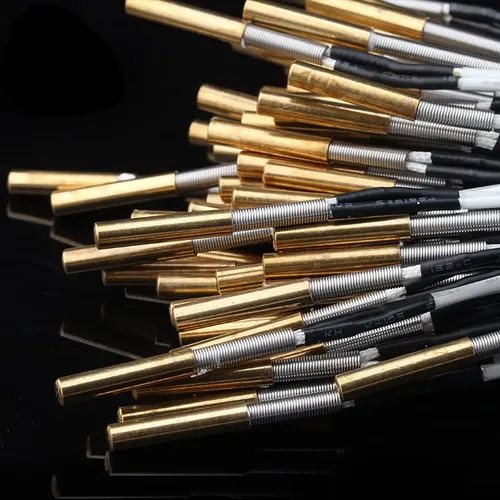

Paquete De 2 Cartuchos De Termistor Ntc 100k 3mm Para Impres

Los termistores NTC 100K son componentes esenciales para el funcionamiento correcto del sistema de calefacción en impresoras 3D. El Paquete de 2 cartuchos POLISI3D NTC 100K B3950 está diseñado para reemplazar sensores defectuosos o desgastados en equipos como Ender 3, Ender 3 V2 Pro, CR10 y bloques calefactores V6 PT100.

Para qué sirve un termistor en una impresora 3D

El termistor es el sensor que mide la temperatura real del hotend y la cama caliente. Sin un termistor funcionando correctamente, la placa base no puede regular la temperatura y se producen impresiones defectuosas o incluso daños en el equipo. Si notás derivaciones de temperatura, errores de o simplemente el equipo no alcanza la temperatura programada, es probable que el termistor necesite reemplazo.

Características principales

• Termistor NTC 100K B3950: valor de resistencia estándar de 100 kΩ a 25°C, compatible con la mayoría de firmwares de impresoras 3D FDM.
• Diámetro exterior de 3 mm: se instala directamente en los agujeros de montaje de bloques calefactores estándar.
• Temperatura máxima de 280 °C (536 °F): soporta las temperaturas de trabajo habituales en filamentos como PLA, ABS, PETG y nylon.
• Funda de latón: mejora la conducción térmica y hace que la lectura de temperatura sea más sensible y estable.
• Cable de aproximadamente 1 metro de longitud: permite una instalación cómoda sin necesidad de extensiones adicionales.
• Pack de 2 unidades: ideal para tener un repuesto a mano o reemplazar ambos sensores si es necesario.

Compatibilidad

Este cartucho es compatible con los siguientes modelos y componentes:

• Creality Ender 3 (todas las variantes)
• Creality Ender 3 V2 Pro
• Creality CR10
• Bloques calefactores tipo V6
• Soporta la configuración PT100 con el agujero de identificación de 3 mm

Antes de comprar, verificá que el diámetro del agujero en tu bloque calefactor sea de 3 mm. Si tu equipo usa termistores de diferentes dimensiones, consultá la documentación de tu impresora.

Ficha técnica

Instalación paso a paso

Reemplazar un termistor es una reparación sencilla que no requiere soldadura:

1. Apagá la impresora y desconectá la fuente de alimentación.
2. Retirá el filamento del hotend.
3. Desconectá el cable del termistor de la placa base o del conector del hotend.
4. Extraé el cartucho antiguo del bloque calefactor con unas pinzas.
5. Insertá el nuevo cartucho POLISI3D NTC 100K en el agujero de 3 mm.
6. Conectá los cables al mismo conector, respetando la polaridad si aplica.
7. Encendé la impresora y verificá que la lectura de temperatura sea estable.

Preguntas frecuentes

¿Este termistor sirve para la Ender 3 original?

Sí. La Ender 3 usa un termistor NTC 100K con agujero de 3 mm, que es exactamente la especificación de este cartucho POLISI3D.

¿Puedo usarlo con un termistor PT100?

Este modelo es un termistor NTC 100K estándar. Si necesitás una configuración PT100 dedicada, requerís una placa adaptadora PT100, ya que la señal es diferente.

¿Viene con los cables de conexión?

El producto incluye los 2 cartuchos con cable de aproximadamente 1 metro. Los conectores para la placa base no están incluidos, ya que varían según el modelo de impresora.

¿Es difícil configurar el firmware?

El termistor NTC 100K B3950 es uno de los tipos más comunes y está preconfigurado en la mayoría de los firmware de serie de Creality. En la mayoría de los casos, no necesitás modificar nada.

¿Cuánto tarda en llegar el envío?

Al ser un producto importado desde Estados Unidos, el tiempo estimado de entrega puede ser de hasta 10 días hábiles. Revisá la fecha estimada antes de confirmar la compra.

¿Por qué elegir este pack de termistores POLISI3D?

El termistor POLISI3D NTC 100K B3950 es una opción confiable para mantener tu impresora 3D funcionando con precisión. La funda de latón ofrece mayor sensibilidad que los termistores de cápsula de vidrio genéricos, lo que se traduce en lecturas más estables y calibraciones más exactas. Tener dos unidades permite realizar el reemplazo de forma inmediata o guardar un repuesto para futuras fallas.

El producto cuenta con garantía del vendedor de un mes y devolución gratuita dentro de los 30 días si no es compatible con tu equipo. Además, la primera compra incluye envío sin costo.
