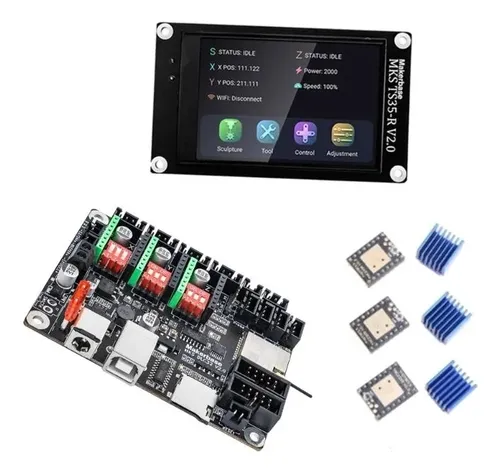

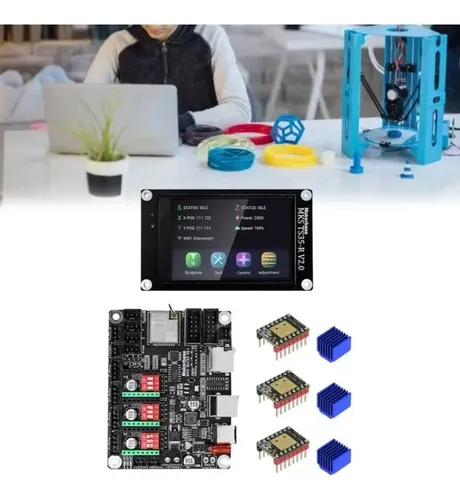

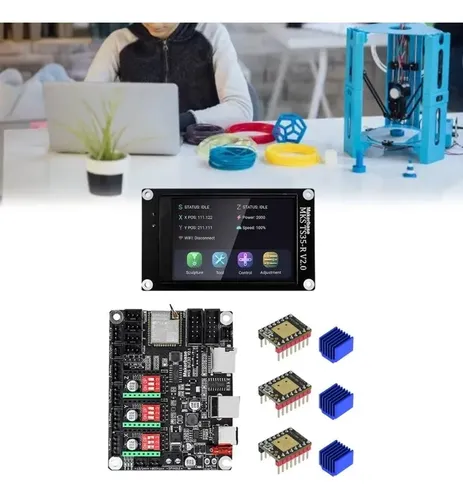

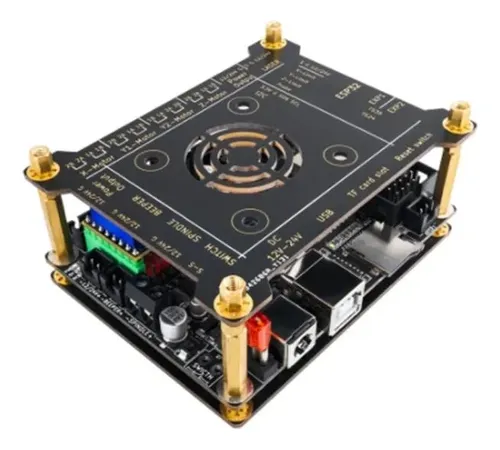

Controlador Fuera De Línea Mks Dlc32 Grbl De 32 Bits Con Pantalla Lcd Ts35

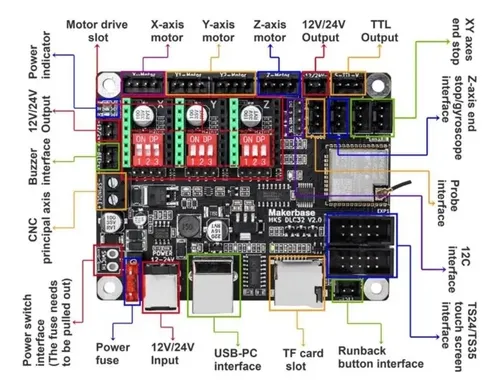

El controlador MKS DLC32 GRBL es una placa de control diseñada para máquinas de grabado que operan de forma autónoma, sin necesidad de mantener una PC conectada durante el trabajo. Integra el módulo ESP32-WROOM-32U, un microcontrolador de doble núcleo que corre a un reloj de hasta 240 MHz, lo que le otorga velocidad y capacidad de respuesta en cada operación de fresado o grabado.

Para quién es este controlador

Este equipo está pensado para makers, talleristas y entusiastas del fresado CNC que fabrican o modifican sus propias máquinas de grabado. Al funcionar fuera de línea, permite cargar archivos de trabajo directamente desde una tarjeta SD y ejecutarlos sin depender de una computadora, lo que simplifica el flujo y ocupa menos espacio en el banco de trabajo.

Características destacadas

• Módulo ESP32-WROOM-32U de doble núcleo y 32 bits, con reloj de hasta 240 MHz e conexión WiFi integrada.
• Pantalla LCD TS35R táctil resistiva que muestra el estado del trabajo y permite controlar la máquina de forma directa.
• Memoria flash de 8 megabytes para almacenar archivos de trabajo y configuraciones sin depender de almacenamiento externo.

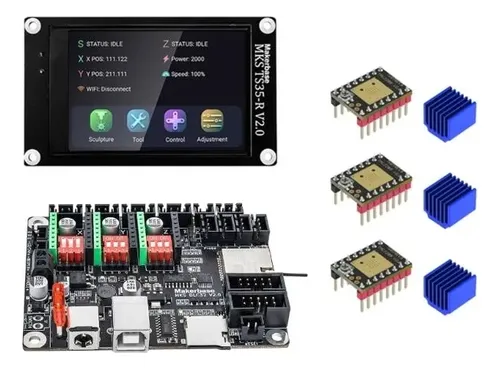

• 3 drivers de motor TMC2209 incluidos, con disipadores de calor, para controlar motores paso a paso de forma precisa y silenciosa.
• Funciona con tensiones de entrada de 12V a 24V, compatible con la mayoría de las fuentes de alimentación para CNC de escritorio.
• Controlador GRBL: firmware estándar en la comunidad de grabado CNC, con amplia documentación y compatibilidad con software de corte.

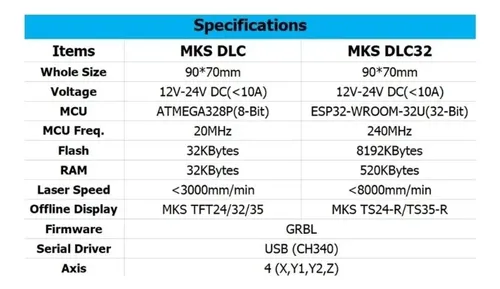

Ficha técnica

Funcionamiento fuera de línea

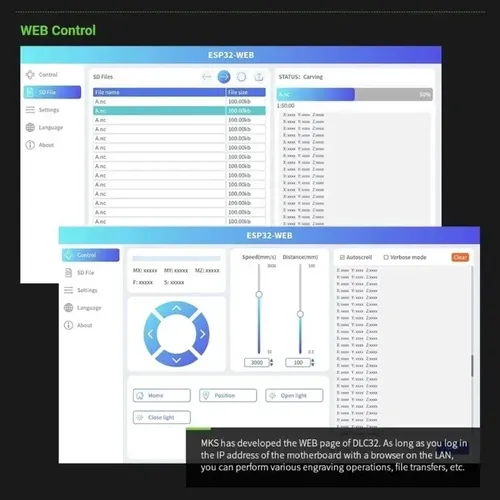

Una de las ventajas principales del MKS DLC32 es su capacidad de operar sin una computadora. Cargás el archivo de trabajo en la memoria interna o en una tarjeta SD, lo seleccionás desde la pantalla táctil y la máquina ejecuta el grabado de forma autónoma. El módulo WiFi integrado también permite, en ciertos escenarios, conectar la placa a una red para actualizaciones de firmware o monitoreo remoto.

Drivers TMC2209

Los tres controladores de motor TMC2209 incluidos en el kit ofrecen microstepping de alta resolución y un modo de operación significativamente más silencioso que los drivers tradicionales como los A4988. Esto se traduce en movimientos más fluidos y menos vibración en la máquina durante el grabado.

Preguntas frecuentes

¿Qué software necesito para usar este controlador?

El controlador funciona con firmware GRBL. Necesitás un software generador de código G (como Candle, LaserGRBL o Carbide Create) para preparar los archivos de trabajo que luego cargás en la placa.

¿Hace falta programar el firmware?

Sí. La placa solo admite archivos de firmware en formato .bin, por lo que después de la compra es necesario compilar el código fuente y exportarlo. Es un proceso habitual en la comunidad GRBL y hay guías detalladas disponibles en foros especializados.

¿Es compatible con cualquier máquina de grabado?

Está orientado a máquinas de grabado de escritorio con configuración de 3 ejes. Necesitás verificar que los pasos por milímetro de tus husillos y la configuración mecánica sean compatibles con los valores estándar de GRBL.

¿Viene con fuente de alimentación?

No, la fuente no está incluida. El controlador acepta tensiones de entre 12V y 24V, así que necesitás una fuente compatible con el consumo de tus motores paso a paso y drivers.

¿Conviene este controlador?

El MKS DLC32 con pantalla TS35 es una buena opción si buscás autonomía en tu máquina de grabado, sin depender de una PC encendida durante el trabajo. El módulo ESP32 de doble núcleo le da solidez al procesamiento, los drivers TMC2209 mejoran la calidad de movimiento y la pantalla táctil hace que operar la máquina sea directo. Eso sí, tené en cuenta que no incluye garantía y que la configuración inicial del firmware requiere ciertos conocimientos técnicos previos. Si estás comenzando en CNC, asegurate de tener a mano recursos sobre GRBL y configuración de máquinas de grabado antes de instalarlo.
